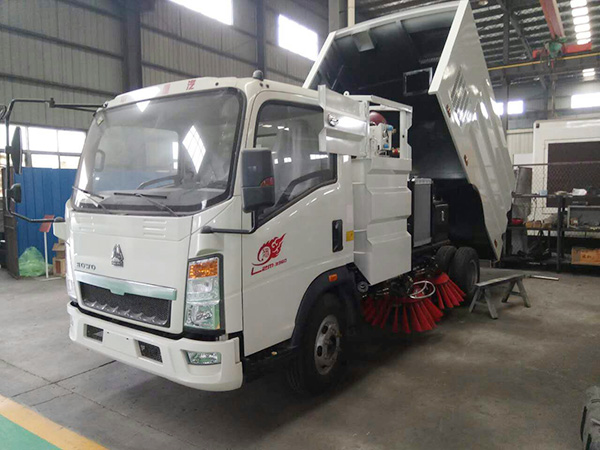

掃路車是在東風底盤基礎上加裝副發動機動力，清掃，抽吸及噴水降塵，液壓等裝置等改裝而成的新一代清掃設備。掃路車具有清掃寬度大，作業油耗低，操作簡便舒適，大幅度提升路面清潔效率等特點。廣泛應用于城市街道、國道、公路、碼頭、車站、廣場、水泥廠、電廠、礦廠等場所的路面垃圾清理，堪稱全能清掃車。

產品特點

洗掃工作原理：清掃作業裝置工作的同時，副發動機驅動配有專用離合器的高壓水泵參與工作。高壓水泵將來自清水箱的清潔水加壓后通過高壓管路**閥等分別輸送到吸嘴內噴水桿和左、右噴水桿，各噴桿上裝有多個特制的不銹鋼扇形噴嘴，扇形噴嘴噴出的扇形水簾組成一總寬不小于3.5m的U形水刀，直接沖洗路面，沖洗路面后的水被吸回到垃圾箱中，實現路面洗掃。

清掃：副發動機驅動液壓油泵和風機工作。液壓油泵驅動左、右掃盤伸縮、升降、旋轉。左右掃盤將兩側的垃圾掃**洗掃車下面、吸嘴前方。風機工作使垃圾箱、吸管和吸嘴組成的風道產生高速氣流，在氣流的作用下，垃圾吸入吸嘴，并進入垃圾箱中。底盤發動機驅動洗掃車向前行走，掃**吸嘴前方的垃圾不斷進入到吸嘴中，并源源不斷地被吸到垃圾箱中，實現路面清掃。
洗掃：清掃作業裝置工作的同時，副發動機驅動配有專用離合器的高壓水泵參與工作。高壓水泵將來自清水箱的清潔水加壓后通過高壓管路**閥等分別輸送到吸嘴內噴水桿和左、右噴水桿，各噴桿上裝有多個特制的不銹鋼扇形噴嘴，扇形噴嘴噴出的扇形水簾組成一總寬不小于3.0m的U形水刀，直接沖洗路面，沖洗路面后的水被吸回到垃圾箱中，實現路面洗掃。

路沿和路沿石立面洗刷：利用掃盤的左或右立掃，左或右噴桿上的路沿石清洗噴嘴，選用左或右洗掃作業模式進行洗掃作業，就可對左或右路沿與路沿石立面進行洗刷作業。
后噴霧：在洗掃車后部垃圾箱下方配有噴霧噴桿，噴霧噴桿上裝有多個噴霧噴嘴。啟動副發動機和高壓水泵，打開后噴霧開關，啟動底盤車前行，就可進行噴霧降塵作業。
低壓沖洗：利用離心水泵的低壓力、大流量對路面進行沖洗作業，作灑水車用。

上裝基本配置

標準配置：	采用“中置二掃盤+中置吸嘴+后噴霧裝置”的結構布局，康機170馬力的副發動機，三洋馬達，德國原裝進口高壓水泵（帶前沖/側噴/中噴/后噴霧/側沖洗車水**/垃圾箱自潔裝置），高壓路沿清洗噴頭，威龍低壓水泵，不銹鋼的水箱垃圾箱（均帶防溢或低水位報**裝置），施耐德的**開關、美國傳感器，尾部的LED箭頭燈，倒車及洗掃狀態室內監視器。18米高壓沖洗卷盤，集成式運動**器，一鍵電腦**。
選裝配置：	用戶可根據個人需求選擇加裝霧炮機組、電子遙控水炮、雪鏟、高壓清洗架、**吸管裝置等配置。

【主要技術參數】
產品**	華通牌		公告批次

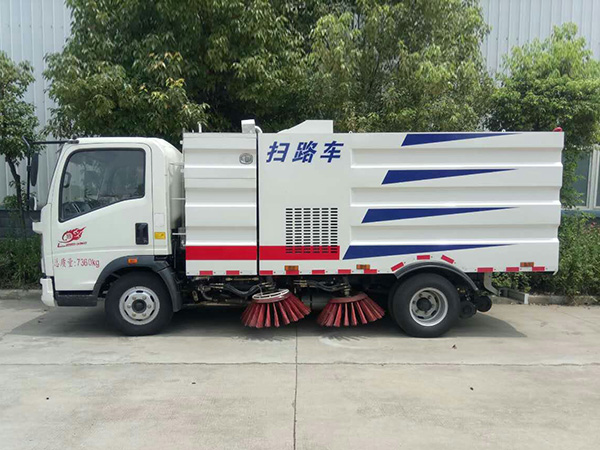

產品名稱	掃路車		產品型號	5073型掃路車
總質量(Kg)	7360		罐體容積(m3)
額定載質量(Kg)	1280,1215		外形尺寸	6190×2090×2500
整備質量(Kg)	5950		貨廂尺寸	××
額定載客(人)			準拖掛車總質量(Kg)
駕駛室準乘人數(人)	2,3		載質量利用系數
接近角/離去角(°)	19/15		前懸/后懸	1160/1670
軸數	2		軸距	3360
軸荷(Kg)	2795/4565		**高車速(Km/h)	90
其它	備注：側面防護用側面裝置替代,后防護材料為Q235,,連接方式為:焊接連接,斷面尺寸為:**×50(mm),后部防護裝置離地高度為:450(mm)。ABS系統型號為XH-KQ4S4M-E01,生產企業:廣州市西合汽車電子裝備有限公司。
【底盤技術參數】
底盤型號	ZZ1077E3415E174C		底盤名稱	載貨汽車底盤
**名稱	豪沃牌		生產企業	**重汽集團濟南商用車有限公司
外形尺寸	5865×2010,2180×2400		輪胎數	6
接近角/離去角(°)	19/17		輪胎規格	7.00R16LT 7.50R16LT
鋼板彈簧片數	3/5+3,8/9+6,11/9+7,9/12+9,11/11+7		前輪距	1605,1805
燃料種類	CNG		后輪距	1555,1595,1796
排放標準	GB17691-2005國Ⅴ,GB18285-2005,GB11340-2005
發動機型號	發動機生產企業		排量	功率(Kw)
CY4102-N5D CY4102-N5C	東風朝陽朝柴動力有限公司 東風朝陽朝柴動力有限公司		3856 3856	84 91
項         目		參        數
副發動機型號		ISUZU   4JB1
副發動機功率		54kW
**大總質量		7300kg
**高車速		≥95km/h
清掃寬度		≥2.8-3 m
清水箱容積		1.5m3
垃圾箱容積		4m3
作業速度		3～20km/h
**大作業能力		60000 m2/h
**大吸入粒度		120 mm
清掃效率		≥95%

性能參數：	清掃寬度：3m，水箱容積：1.5立方，垃圾容積：4立方。

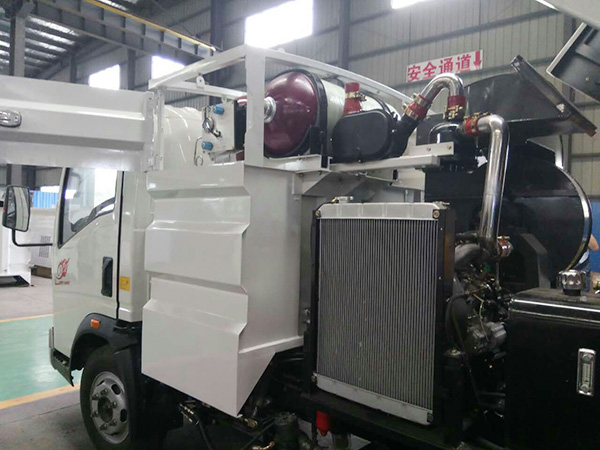

產品配置：	純正五十鈴副發動機（ISUZU   4JB1），伊頓擺線馬達，海普瑞斯電磁閥組，**開關（施耐德），洛陽北玻臺信風機，液壓油管（廣州天河），灑水電子水泵（新西山水泵）液壓缸（上海潤島）。
掃 路 車 簡 介	液壓油泵采用意大利進口；電磁閥采用德國進口；液壓管路采用德國標準技術密封結構形式，關鍵**部件采用法國施耐德技術原件，使用壽命長，穩定可靠，故障率低；液壓元件采用集成疊加設計，駕駛室電液集中**，操作方便；掃盤有防碰撞 自動避讓功能，可根據地面泥沙嚴重程度及行車速度選擇掃盤的清掃方式；吸嘴為后置浮動式，可自動調節適應地面凹凸不平的狀況；可調節的霧狀噴灑水壓塵，在節水的同時消除二次污染。操作方便；四掃盤與吸嘴進行掃吸結合，吸掃能力**兩側可同時工作，也可單側**工作清掃裝置機構簡潔可靠，清水箱液壓系統核心元件原裝進口外觀造型電腦設計，高位側裙，曲面過渡，車型構造及外觀由中聯重科工程師精心設計，棱角分明，辨識度高。

售后服務承諾書

本公司是一家專用汽車企業。多年來經過公司全體員工的不懈努力，已形成一條完整的設計、銷售、質量檢測和售后服務的產業鏈。售后服務是我公司售前、售中和售后環節中的重要支柱。特別是近幾年來隨著公司能力的不斷提升和出口貿易的展開，售后服務體系得到了完善。

服務體系

一、服務體系是質量管理體系的重要環節。
二、服務保障：本公司服務是嚴格履行公司程序文件和質量手冊，結合市場和用戶的要求，給予保障。

三、服務宗旨：專業創造價值，誠信鑄就未來！

四、服務機構：在銷售公司**下的售后服務部門，負責公司售后服務工作和管理各駐外機構的服務工作。

服務原則

在用戶嚴格遵循使用說明書，正常操作的情況下，自購車之日起（以車輛出廠登記卡為準）一年內，行駛里程不超過 25000公里之內，因設計、制造、裝配原因引起的產品機件損壞，經有關汽車服務站和監督部門鑒定后，在三個工作日內向我公司售后服務部門提交書面資料，售后服務部門確認后實行三包服務。

具體服務如下：

1、三包服務期內的產品質量以包修為主，修理費全免(不包括易損件和電器部分)。

2、終身保修。超過包修期內的產品，需更換配件的只收取相關成本費。

3、免費培訓操作員：

⑴ 由我廠安排**工程師現場指導，學習理論及實際操作；
⑵ 掌握專用車的基本理論，性能以及功能；
⑶ 按程序能熟練的操作；
⑷ 能進行正常的日常維護，排除一般技術故障。
