掃路車是在東風底盤基礎上加裝副發動機動力，清掃，抽吸及噴水降塵，液壓等裝置等改裝而成的新一代清掃設備。掃路車具有清掃寬度大，作業油耗低，操作簡便舒適，大幅度提升路面清潔效率等特點。廣泛應用于城市街道、國道、公路、碼頭、車站、廣場、水泥廠、電廠、礦廠等場所的路面垃圾清理，堪稱全能清掃車。

東風天錦干濕兩用掃路車的產品特點

清掃：副發動機驅動液壓油泵和風機工作。液壓油泵驅動左、右掃盤伸縮、升降、旋轉。左右掃盤將兩側的垃圾掃**掃路車下面、吸嘴前方。風機工作使垃圾箱、吸管和吸嘴組成的風道產生高速氣流，在氣流的作用下，垃圾吸入吸嘴，并進入垃圾箱中；掃盤上的真空吸塵罩通過旋風工作原理將揚塵吸入垃圾箱內。底盤發動機驅動掃路車向前行走，掃**吸嘴前方的垃圾不斷進入到吸嘴中，并源源不斷地被吸到垃圾箱中，實現路面清掃。

降塵：垃圾箱內分層設計，揚塵經過濾筒過濾后將清潔的空氣排出，顆粒狀垃圾直接進入垃圾箱內；雨天或潮濕路面時，通過切換風道，所有垃圾直接以重力沉降方式進入垃圾箱內。吸入車廂體內的垃圾和粉塵經慣性分離、沖擊分離和過濾分離等三級除塵，采用**創的干式除塵清灰機構，實現過濾系統自動清灰。

底盤配置：

該車采用東風原裝二類底盤，D530平頭一排半標準頂駕駛室帶空調，東風康明斯ISB180 50發動機，5000mm軸距，東風6檔變速箱，4.5T前橋，9T后橋，9.00R20鋼絲胎，全鋼160L燃油箱，帶ABS。

上裝基本配置

標準配置：	康明斯140馬力副發動機；大力馬達；**電磁閥組；免維護自分離式離合器；免維護風機；不銹鋼垃圾箱；尾部LED箭頭燈；手動泵應急系統；精密冷彎無縫液壓油管。集成式運動**器，一鍵電腦**。
選裝配置：	用戶可根據個人需求選擇加裝前沖、后灑、噴霧、自潔卷盤、作業監控系統、**吸管裝置等配置。

產品全方位圖片展示

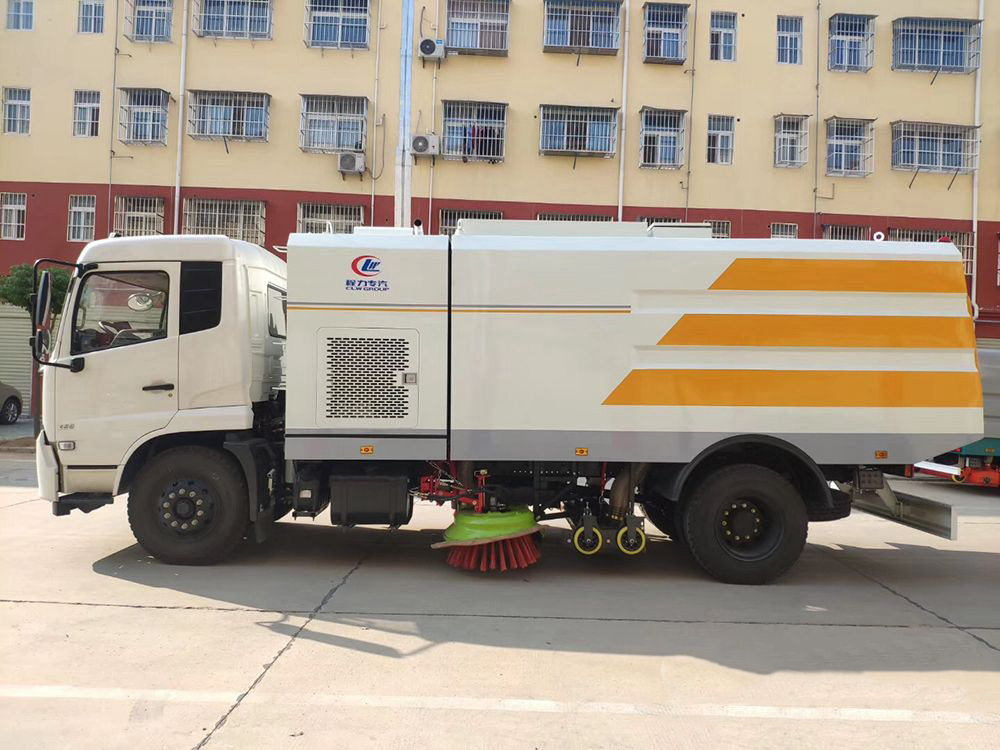

▲東風天錦干掃路車左側方位圖

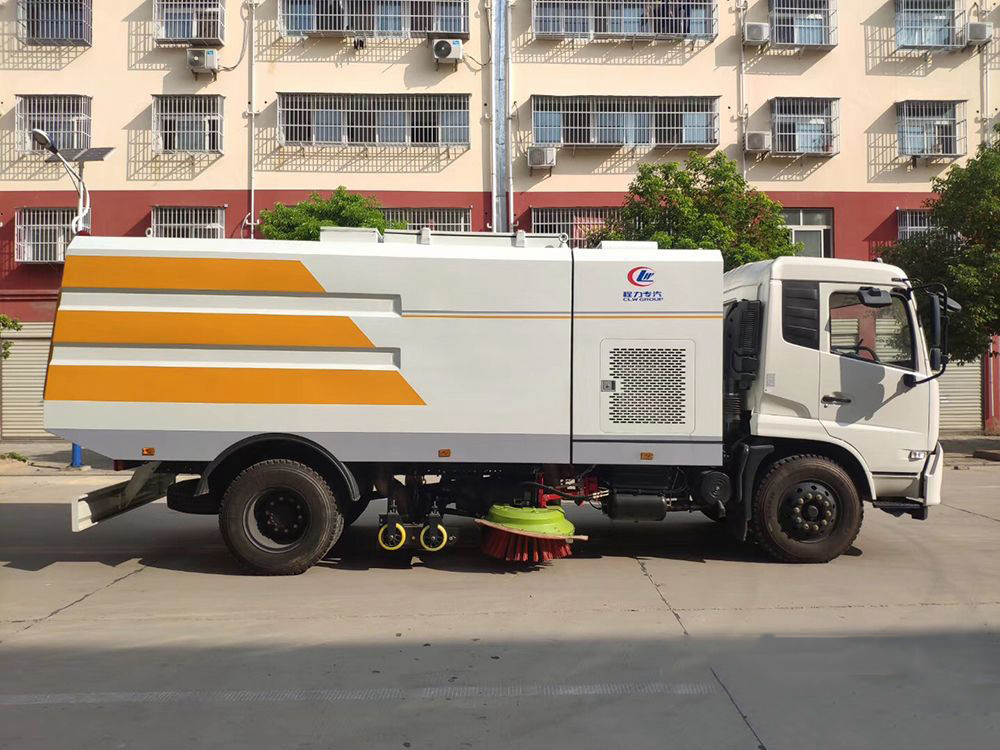

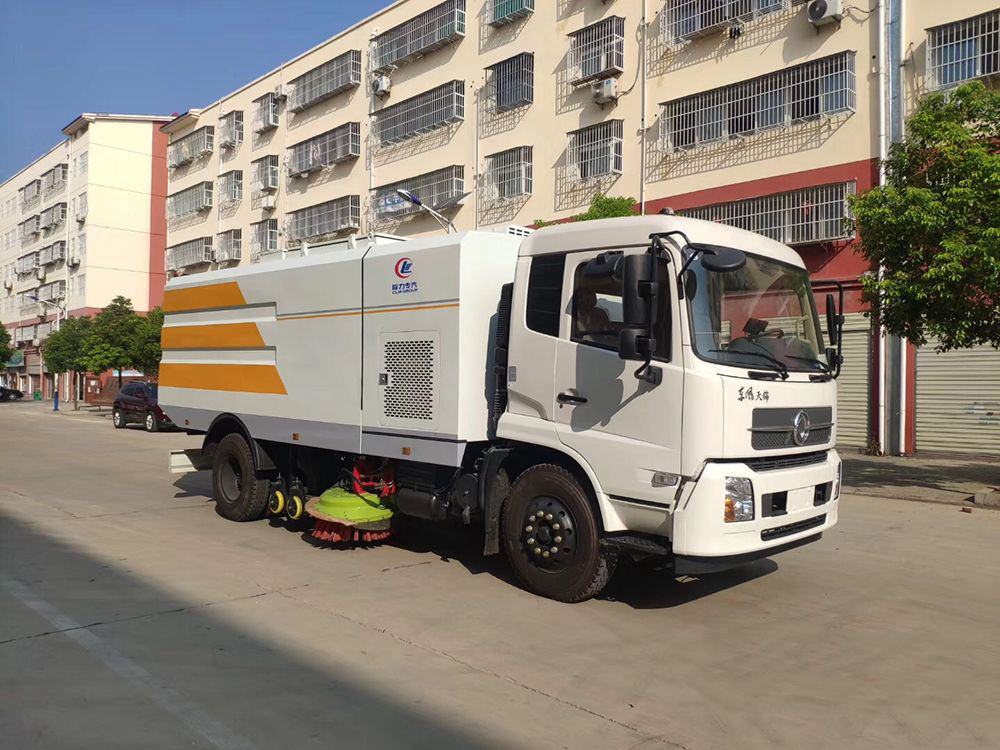

▲東風天錦干掃路車右側方位圖

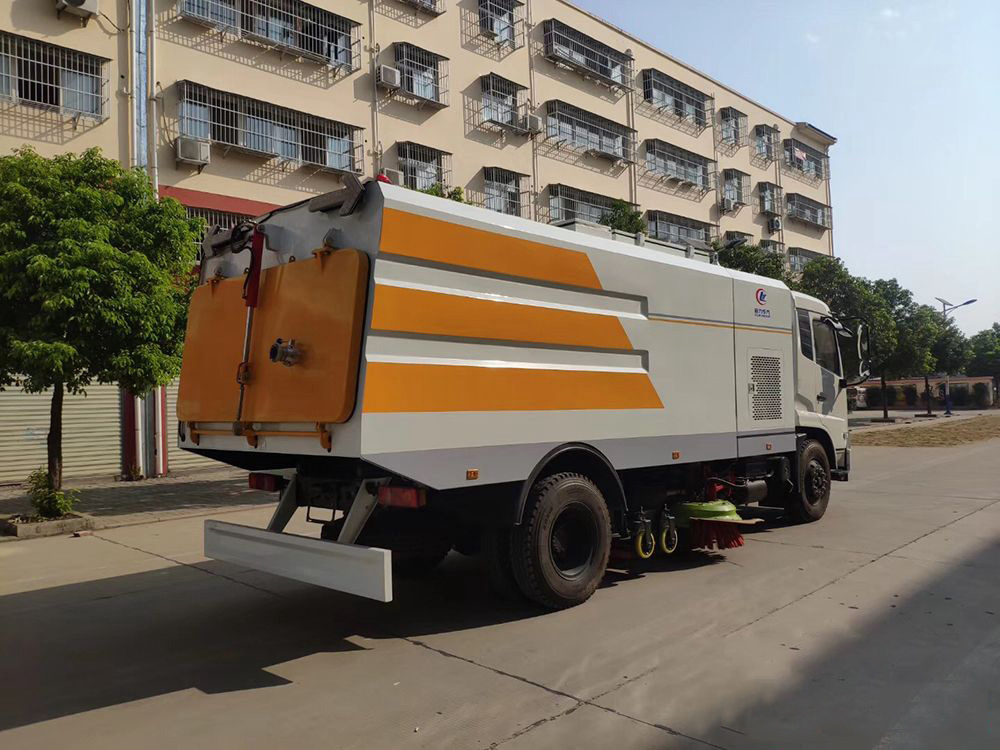

▲東風天錦干掃車右后側方位圖

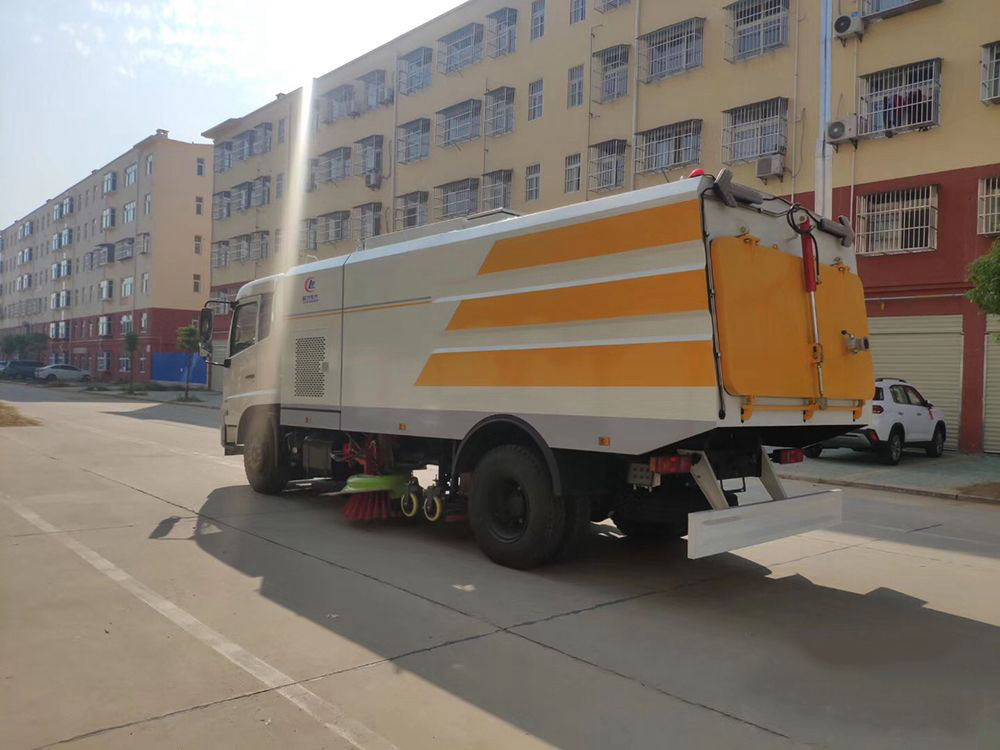

東風天錦干掃車左后側方位圖

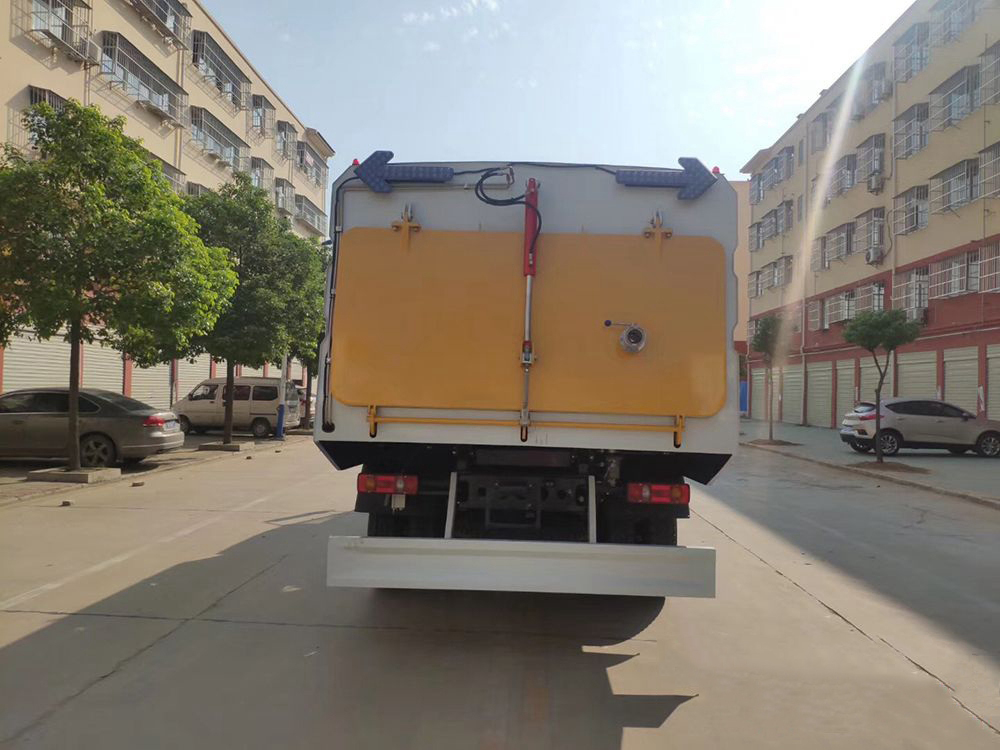

東風天錦干掃車后側方位圖

東風天錦干濕兩用掃路車的功能介紹

1）該車集掃路車、吸塵車功能于一體，可切換風道改變降塵模式，無需要使用水降塵，不受水源距離限制，是一款全地型、全天候路面清掃車，特別適用于寒冷多灰塵地區。
2）采用“中置兩立掃＋真空吸塵罩＋中置寬吸嘴＋左右四吸塵管”的布置方式。大掃刷設計，可清除道路臺階死角垃圾，吸嘴能隨地面狀況自動找平，清掃能力大，清掃速度快。
3）真空吸塵罩有效清除掃盤工作中的揚塵，美觀大方。
4）左、右掃盤**或聯動工作設計，既能**右掃又能左右掃同時作業。掃盤有遇障避讓保護功能和復位功能，遇到障礙物后回縮，越過障礙物后復位。
5）采用副發動機專門驅動風機和液壓系統，保證行駛過程中能繼續工作，保證清掃過程的連續性。
6）副發動機與風機之間的傳動設置設有自動離合器，可保證副發動機空載起動和停機時與風機的自動脫離，降低對副發動機的沖擊，提高了副發動機的工作可靠性和使用壽命。

7）進口液壓閥組，能保證整車的液壓動作的穩定性和流暢性。
8）優質液壓馬達，能保證掃盤的工作穩定性，使用壽命長。
9）精密無縫冷彎液壓油管，內壁無氧化雜質，保證液壓油路清潔，不堵閥。
10）掃盤刷臂內使用高性能工程塑料隔套，耐磨性好，免打黃油免維護，節省人力物力。
11）不銹鋼垃圾箱，強度高，可抗一般性腐蝕，增加箱體的使用壽命。
12）超寬后門且大于90度的開啟角度，易于傾倒垃圾，清理垃圾箱。
13）垃圾箱傾翻角度大于48度，易于傾倒垃圾。

東風天錦干濕兩用掃路車主要技術參數
產品**		企業名稱
車輛型號	CLW5162TSLD5	公告批次	320
外形尺寸(mm)	7400,7800,8**,8300,8600,×2490×3**	罐體容積(m3)
總質量(kg)	15800	額定質量(kg)	4050
整備質量(kg)	11555	前排乘客(人)	3
軸荷(kg)	5600/10200	免征	是
**高時速(km/h)	98	燃油	否
油耗(L/**Km)		環保	是
燃油類型	柴油	排放標準	國五
其他	1,整車長度與軸距對應關系為(mm):7400/3800,7800/4200,8**/4500,8300/4700,8600/5000。2,防護材料:Q23**碳鋼,連接方式:左右側面防護豁免,后下部防護與副梁采用螺栓連接,后部防護斷面尺寸(mm):50×240,后部防護離地高度(mm):450。3,ABS型號:4460046440;生產廠:威伯科汽車**系統(**)有限公司;ABS型號3631010-C2000,生產廠:東科克諾爾商用車制動系統(十堰)有限公司。隨底盤選裝駕駛室。

東風天錦干濕兩用掃路車底盤參數
底盤型號	DFL1160BX1V	底盤品牌	東風牌
軸 數	2	前輪距(mm)	1880,1900,1920
軸 距(mm)	3800,4200,4500,4700,5000	后輪距(mm)	1800,1860,1820
輪 胎 數:	6	輪胎規格	9.00-20,9.00R20,10.00-20,10.00R20,10R22.5,275/80R22.5,275/70R22.5,295/80R22.5
接近離去角	20/18	前懸后懸	1430/2170

東風天錦干濕兩用掃路車發動機參數
發動機型號	發動機生產企業	排量(ML)	功率(KW)
ISD210 50	東風康明斯發動機有限公司	6700	155/210
ISD190 50	東風康明斯發動機有限公司	6700	144/195
ISD180 50	東風康明斯發動機有限公司	4500	132/179
EQH180-52	東風商用車有限公司	4752	132/179
EQH180-53	東風商用車有限公司	4752	132/179
ISB180 50	東風康明斯發動機有限公司	5900	132/179
ISD270 50	東風康明斯發動機有限公司	6700	198/269
ISB210 50	東風康明斯發動機有限公司	5900	155/210
ISB190 50	東風康明斯發動機有限公司	5900	140/190
